产品介绍:

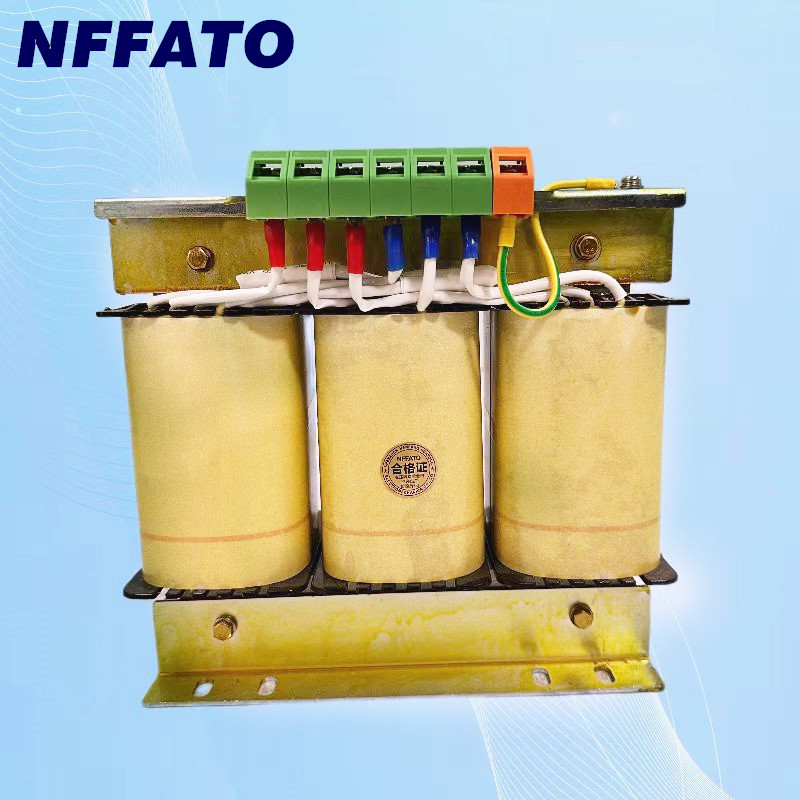

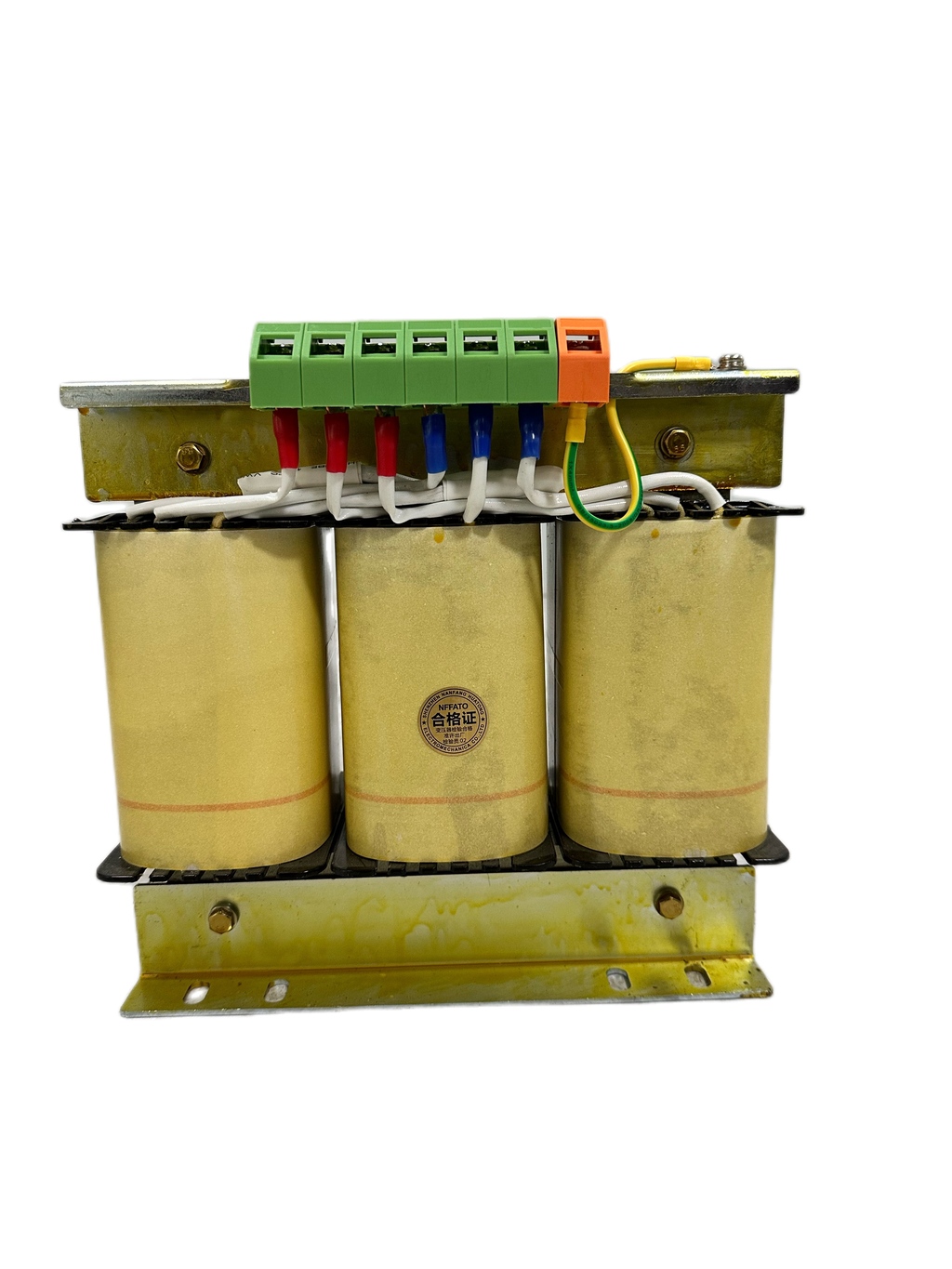

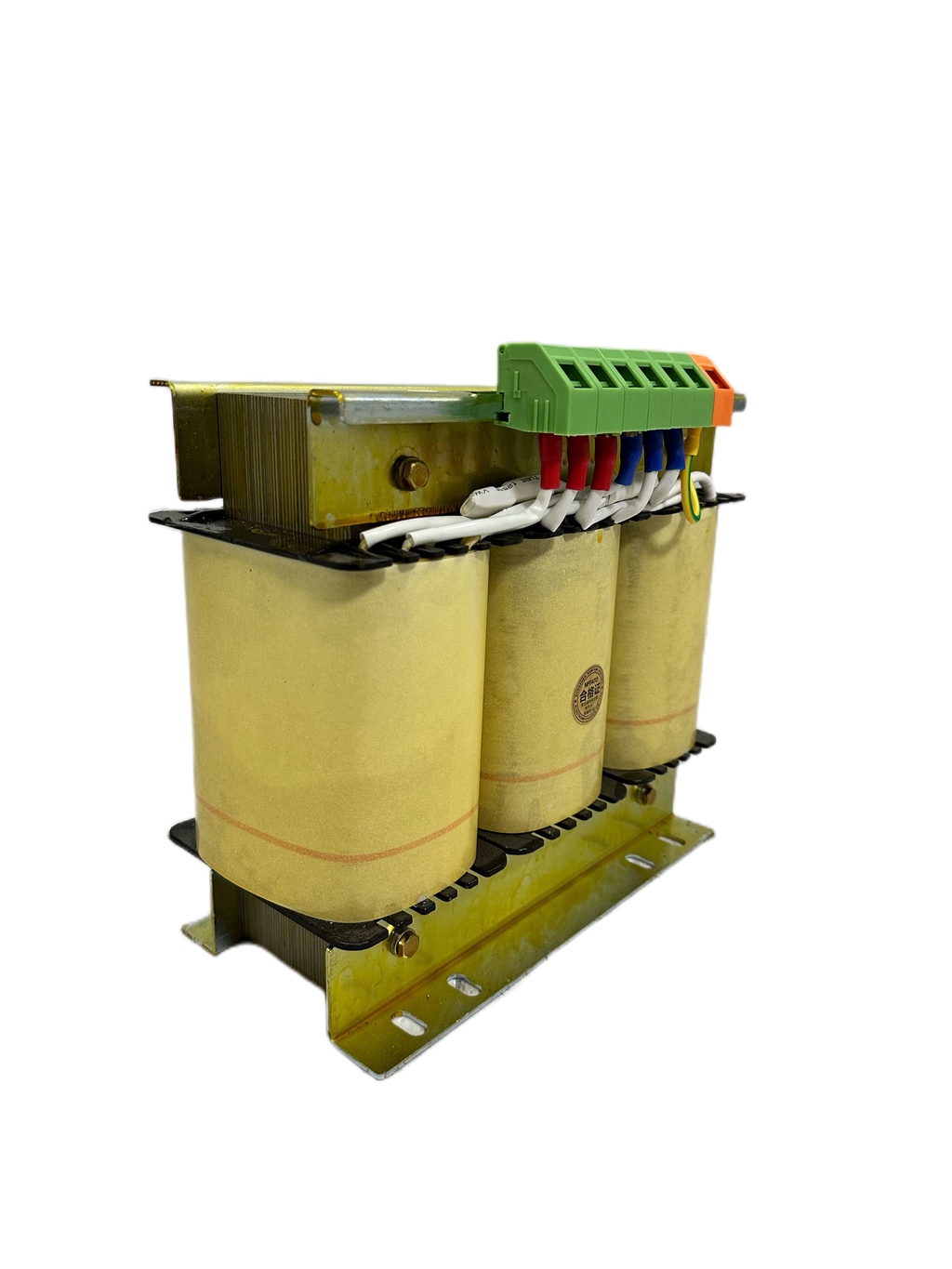

主要技术特征 (DG、SG单三相干式变压器)
      1、输入电压：额定电压±10%
      2、输出电压：额定电压+5%（容载）
      3、效率：≥95%
      4、波形失真：无附加波形失真
      5、功能：具有输入电压、输出电压、电流等指示
      6、保护：具有过流保护
      7、可长期连续长期无人值守工作
      8、绝缘电阻：≥50MΩ
      9、电气强度：工频正弦电压2000V历时一分钟无击穿及闪络现象
      10、过载能力：二倍的额定电流，维持一分钟。

变压器--外形尺寸 (DG、SG单三相干式变压器)







型号(KVA) 外形尺寸 长×宽×高(cm) 安装尺寸(cm) 外壳尺寸 长×宽×高(cm) 变压器重量(kg) SG-10 42×21×42 135×310 70×35×77 90 SG-20 52×24×52 155×400 70×35×77 180 SG-30 55×28×65 165×400 80×40×87 220 SG-40 61×30×65 170×400 80×40×87 265 SG-50 61×30×65 175×400 100×50×104.5 295 SG-60 70×32×66 190×450 100×50×104.5 370 SG-70 70×32×66 190×450 100×50×104.5 400 SG-80 70×35×67 195×450 100×50×104.5 450 SG-100 75×35×68 210×450 100×50×104.5 490 SG-120 75×35×68 215×450 100×50×104.5 520 SG-150 85×37×68 230×450 120×65×114.5 650 SG-200 95×45×68 290×450 120×65×114.5 850 SG-250 95×45×83 290×450 120×70×124.5 1080 SG-300 105×45×95 290×450 120×70×124.5 1350

技术参数：
干式变压器的技术参数
1、使用频率：50 / 60HZ ；
2、空载电流：< 4 % ；
3、耐压强度：2000V / min无击穿；测试仪器：YZ1802 耐压试 验仪（20mA ) ；
4、绝缘等级：F级（特殊等级可定制）；
5、绝缘电阻：≥2M欧姆测试仪器：ZC25B 一4 型兆欧表<1000 V )；
6、连接方式：Y/Y 、△/Y0 、Yo/△，自耦式（可选）；
7、线圈允许温升：I00K；
8、散热方式：自然风冷或温控自动散热；
9、噪音系数：≤30dB

功能特点：
在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。
+ 特性优点：
1高度隔离
2N-G性能良好
3高度共模干扰抑制
4将转换为Y或Y至
5电压抽头容易转换
6按用户的特殊性能要求设计

选用材料：
干式隔离变压器是本厂在参照国际同类产品，结合我国国情的基础上研制生产的新一代节能型电力变压器，从300VA到1600KVA之间，符合IEC439、GB5226等国际、国家标准，绕组采用脱胎整列绕制方法；变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能达到国内外先进水平。

使用场合：
工作环境
O - 4O ℃ ，相对湿度< 80 %
海拔高度：不超过2500 米。
避免遭受雨水、湿气、高温、高热或直接日照。其散热通风孔与周边物体应有不小于40cm 的距离。
防止工作在腐蚀性液体、或气体、尘埃、导电纤维或金属细屑较多的场所。
防止工作在振动或电磁干扰场所。
避免长期倒置存放和运输，不能受强烈的撞击
