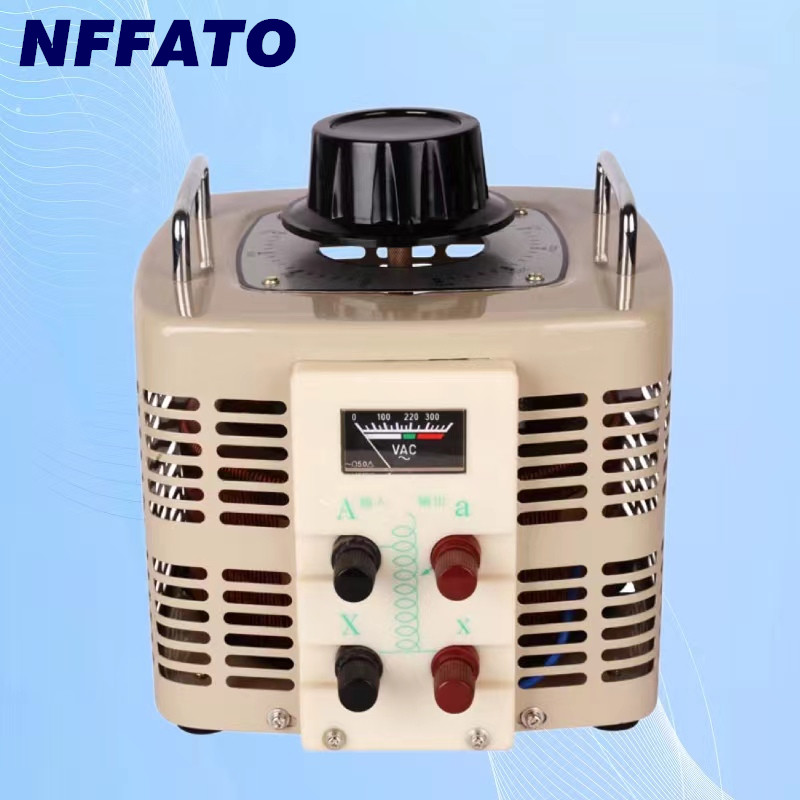

单相接触式调压器

产品编号：T00111

产品规格：TDGC

机身容量：1KVA

输入电压：220

输出电压：0-250

产品简介：TDGC、TSGC2J单/三相调压器系列产品为机电工业第十四批节能产品。用在调压、控温、调速、调光、功率控制等场所，使用范围十分广泛，本产品具有波形不失真、体积小、重量轻、效率高、使用方便、运行可靠等特点其性能更为优越。

产品介绍:
接触式调压器实质上是一种输出（端）电压可以调节的自耦变压器，其铁心有环式与柱式两种。柱式铁心与一般变压器相似,用硅钢片叠成;环式铁心则用硅钢带卷成。在环式自耦调压器的结构中，绕组用绝缘铜线单层绕在环式铁心上。线圈部分表面磨去绝缘层而成光滑平面，用铜石墨复合做成的碳刷与它相接触。碳刷可借手轮在导线表面旋转滑动，从而改变输出电压。电流容量大于10A者,有用两个或多个碳刷并联的。自耦调压器一般都制成自冷、干式。在容量特别大或使用环境特殊的场合，也有制成油浸自冷式，3个环式单相自耦调压器共轴配装,即可构成三相自耦调压器。
技术参数：
调压器--产品性能 SPECIFCATIONS(TDGC2. TSGC2.TDGC2J. TSGC2J调压器)

输入电压	单相220　三相(三相四线)380V
输出电压	单相0-250　三相0-430V
工作频率	50Hz/60Hz
效率	>90%
波形失真	无附加失真
温升	<60℃
抗电强度	2000V/min
绝缘电阻	单相>5MΩ　三相>2MΩ

调压器--型号规格 (TDGC2. TSGC2.TDGC2J. TSGC2J调压器)

相数	型号	规格 (kVA)	产品尺寸 (深×宽×高) (mm)	包装尺寸 (深×宽×高) (mm)	重量(kg)
单相	TDGC2J	0.5	140×160×200	450×340×220	4.2
		1	170×210×230	420×400×250	6.5
		2	210×250×230	440×250×500	11.8
		3	240×270×230	490×290×260	14.5
		5	350×380×270	390×420×310	26
		7	350×380×270	390×420×310	26.5
		10	350×430×430	430×480×510	54
		15	350×430×590	430×480×670	80
		20	350×430×590	430×480×670	83
		30	350×430×1100	450×480×1170	165
		40	350×430×1100	450×480×1170	171
单相	TDGC2	0.2	120×110×120	320×280×150	3
		0.5	140×130×130	320×280×310	4
		1	200×180×180	430×240×440	6.5
		2	200×180×200	430×240×440	9
		3	220×180×200	480×280×260	11
		5	310×240×240	310×280×300	16
		10	310×240×410	330×280×500	36
		15	310×240×560	330×280×660	48
		20	310×240×770	330×280×800	56
		30	310×240×1500	390×340×1600	105

相数	型号	规格 (kVA)	产品尺寸 (深×宽×高) (mm)	包装尺寸 (深×宽×高) (mm)	重量(kg)
三相	TSGC2J	3	170×210×520	250×260×580	21
		6	210×250×520	290×300×580	31
		9	240×270×520	320×300×580	42
		12	350×400×590	430×430×670	73
		15	350×400×590	430×430×670	79
		20	350×400×590	450×470×1170	81
		30	350×430×1100	450×470×1170	765	1
		40	350×430×1100	450×470×1170	170	1
		45	350×430×1100	450×470×1170	175
		50	350×430×1100	450×470×1170	180
三相	TDGC2	0.6	150×120×330	320×220×420	17
		1.5	170×130×340	370×290×420	20
		3	270×170×420	340×240×500	20
		6	260×210×460	320×270×520	28
		9	280×210×480	330×270×520	35
		15	320×240×570	360×300×650	48
		30	330×340×1500	390×34×1600	105

功能特点：
柱式电动调压器具有输出电压波形不失真(输出电压波形畸变率增量<1%)，柱式电动调压器采用电动操作机构，减轻操作劳动强度。输出电可从零电压起始调节、瞬时过载能力强、空载电流、空载损耗小，效率高、噪音小、寿命长。适宜各种感性、容性、电阻负载使用等特点。
选用材料：
1. 采用高导磁有取向直钢片，因此损耗小。
2. 采用机械自动绕线，匝与匝之间均匀，每一条线拉直与平行，因此接触面平整。
3. 采用耐热的树脂材料来浸漆、固化，使调压器更耐热。
4. 采用机械研磨，使接触表面平滑如镜。
5. 采用传统多碳刷设计，使碳刷的接触面增大，减小每个碳刷承受的电流，降低温升。
6. 采用高性能的碳刷，增加导电率，消灭火花。
7. 采用铜表面焊接，减少接触电阻，降低温升。
8. 采用耐热的弹性金属材料，使机械压力长期稳定，减少接触的温升。
使用场合：
1. 电炉工业：退火炉，烘干炉，淬火炉，烧结炉，坩埚炉，隧道炉，熔炉，箱式电炉，井式电炉，熔化电炉，滚动电炉，真空电炉，台车电炉，淬火电炉，时效电炉，罩式电炉，气氛电炉，烘箱，实验电炉，热处理，电阻炉，真空炉，网带炉，高温炉，窑炉，电炉；　　
2. 机械设备：包装机械，注塑机械，热缩机械，挤压机械，食品机械，回火设备，塑料加工，红外加热；　
3. 玻璃工业：玻璃纤维，玻璃成型，玻璃融化，玻璃印制，浮法玻璃生产线，退火槽；
4. 汽车工业：喷涂烘干，热成型；
5. 节能照明：隧道照明，路灯照明，摄影照明，舞台灯光；
6. 化学工业：蒸馏蒸发，预热系统，管道加热，石油化工，温度补偿；
7. 其它行业：盐浴炉，工频感应炉，淬火炉温控，热处理炉温控，金刚石压机加热，大功率充磁/退磁设备，航空电源调压，中央空调电加热器温控，纺织机械，水晶石生产，粉末冶金机械，彩色显像管，生产设备，冶金机械设备，石油化工机械，灯光平滑调节，恒压恒流恒功率控制等领域。
