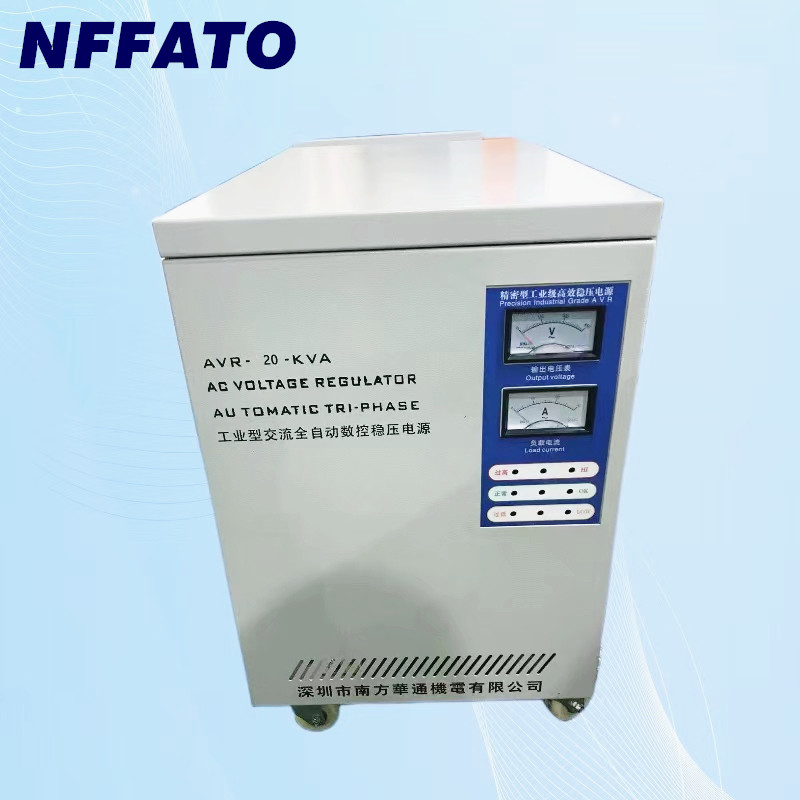

单相/三相全自动稳压器
产品编号：F0011
产品规格：AVR
机身容量：20KVA
输入电压：304-456V
输出电压：380V
产品简介：稳压器：它是一种能自动调整输出电压的供电电路或供电设备，其作用是将波动较大和不合用电器设备要求的电源电压稳定在它的设定值范围内，使各种电路或电器设备能在额定工作电压下正常工作
产品规格：AVR
机身容量：20KVA
输入电压：304-456V
输出电压：380V
产品简介：稳压器：它是一种能自动调整输出电压的供电电路或供电设备，其作用是将波动较大和不合用电器设备要求的电源电压稳定在它的设定值范围内，使各种电路或电器设备能在额定工作电压下正常工作
产品介绍:
稳压器有：大型的几十至几千千瓦的交流稳压器，是供给大型实验与工业、医疗设备的工作电源。也有小型的几瓦到几千瓦的交流稳压器，是为小型实验室或家庭电器提供高质量电源，
最初的电力稳压器是靠继电器的跳动稳定电压的。当电网电压出现波动时，电力稳压器的自动纠正电路启动，使内部继电器动作。迫使输出电压保持在设定值附近，这种电路优点是电路简单，缺点是稳压精度不高并且每一次继电器跳动换挡，都会使供电电源发生一次瞬时的中断并产生火花干扰。
这对电脑设备的读写工作干扰很大，容易造成电脑出现错误信号，严重时还会使硬盘损坏。
现在高质量的小型稳压器，大多采用电机拖动碳刷的方法稳定电压，这种稳压器对电器设备产生的干扰很小稳压精度相对较高
技术参数：
稳压器主要技术参数
项目单相三相（三相四线制，分调式）
稳压器输入电压范围 160V～250V 相电压为160V ～ 250V
线电压为280V ～ 430V
稳压器输出电压 220V或110V 相电压220V线电压380V
稳压器过电压保护值 246V±4V 相电压246V±4V（以相电压为准）
线电压426V
稳压器稳 压 精 度 ±3%
A.稳压器有一个输入电压适应范围。IEC标准为输入电压在额定值的±10范围内变化.超出范围即自动声光报警且不能使输出电压稳定在要求范围内.
B.输出电压调整率,是输入电压的变化而引起输出量变化的效应﹐当负载为额定值时﹐将输入电压按源电压范围由额定值向上调到上限值和往下限值,测量输出电压的最大变化量(±)。此值越小越好﹐是衡量交流稳压器性能的重要指标。
C.负载调整率:是负载的变化引起输出量变化的效应。改变负载电流大小﹐测量输出电压的变化量(±)。此值越小越好﹐也是衡量交流稳压器性能的重要指标。
D.输出电压相对谐波含量(亦称输出电压失真度), 通常用THD表示,是谐波含量的总有效值与基波有效值之比﹐当负载为额定值﹑输入电压失真度满足基准条件时(一般应小于3)﹐在输入电压为最低值﹑额定值和最高值时测量输出电压失真度﹐取其最大者.此值越小越好.
E.效率:是输出的有功功率P0与输入的有功功率Pi之比(百分数)﹐
F.负载功率因素
稳压器容量都用伏安(VA)或千伏安(KVA)值表示﹐是负载中除纯电阻性负载外﹐还有感性和容性负载﹐即负载中除有功功率外﹐还有无功功率。这个指针反映了交流稳压电源带感性及容性负载的能力。
一般交流稳压电源,负载功率因素cosφ为0.8﹐当产品为1KW时﹐输出的有功功率(即带阻性负载的能力)最大为800W.如果产品用1KW表示时(cosφ仍为0.8)﹐可输出有功功率1KW﹐这时可输出的功率S=1000/0.8=1250VA。负载功率因素数值较小时﹐表示电源设备适应电抗性负载的能力较强。
G.交流稳压器的参数还有输出功率﹑输入频率﹑源频率效应﹑随机偏差(时间漂移)﹑空载输入功率﹑源功率因素(此值与负载功率因素不同﹐希望越大越好﹐最大为1)﹑源电流相对谐波含量﹑音频噪声等项﹐三相交流稳压电源﹐还有三相输出电压不平衡度等﹐这些指针的定义及测试方法可参考有关标准。
功能特点：
由于部分电器中含有线圈组件，在通电初期会产生阻碍电流的涡流，涡流的产生既会削弱到电器启动时的瞬时电压，导致启动缓慢，又会加强断路后产生的瞬时电压，可能产生火花损坏电路。此时便需要一个稳压器来保护电路的正常运行。
稳压器由调压电路、控制电路、及伺服电机等组成，当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。容量较大的稳压器，还采用电压补偿的原理工作。
使用场合：
稳压器使用注意事项与维修
1 、避免猛烈振动，防止腐蚀性气体及液物流入，防止受溉并置于通风干燥处，切勿盖上织物阻碍通风散热。
2 、请使用三插（有接地）插座，机上的接地螺钉要妥善接地，否则用测电笔测机壳将有带电现象，这是由于分布电容感应电引起的，属正常现象，可通过接地线消除。如果机壳严重漏电，测绝缘电阻小于2MΩ，可能是绝缘层已受潮或线路与机壳短路，应查明原因排除故障后再使用。
3 、0.5 ～ 1.5KVA 小功率稳压器使用保险丝作过流短路保护之用，2 ～ 40KVA稳压器作用DZ47断路器作过流、短路保护之用，如保险丝经常熔断或断路器经常跳闸，应检查用电是是否过大。
4 、当输出电压超过保护值时（出厂时相电压保护值调整为250V±5V），稳压电源自动保护，切断稳压电源输出电压，同时过压指示灯亮，用户应立即关机检查电网电压或者稳压.如稳压器发生自动断电（有输入无输出），应检查市电电压是否高于28OV 。若低于280V 应检查稳压器是否发生故障。待查明原因后再使用。
5 、若稳压器输出电压偏离220V 较多，请调节控制板上电位器至输出电压正常（输入电压达不到稳压范围的不能调节）。
6 、当市电电压经常在稳压器输入电压下限（<150V ）或上限（>260V ) 时，限位微动开关经常受碰触，易发生控制失灵。这时稳压器不能调压或只能调高（或只能调低），应先检查微动开关是否损坏。
7 、请保持机内清洁，灰尘会阻碍齿轮之转动、影响输出电压精度。请及时清理和维护线圈接触面清洁。碳刷磨损严重时应调整压力，以免碳刷和线圈接触面跳火。碳刷长度不足2mm 时应予以更换。线圈平面跳火被烧黑时应用细砂纸予以打光。
8、三相稳压器输入端必须接下零线（中线），否则稳压器无法工作，并将会损坏稳压器和用电设备。切勿用地线替代零线使用，零线不得接入保险丝。
9 、稳压器输出电压低于额定电压（220V 或三相380V ）时，应检查输入电压是否过低。当空载时达到额定电压而负载时输出低于额定电压，这是由于输入线路载面太小，负载时线路压降太大，使用输入电压低于稳压器调节范围下限，这时应更换较粗的输入导线。
10 、当单台负载功率较大（如空调等），而输入线路较长，载面又不足时，负载工作时电压严重降低，可能使用负载难以启动；当负载工作时又暂时停机，易发生输出瞬间过压断电，如发生这样的现象，并非稳压器故障，应改善输入线路（线路加粗，尽量缩短输入线长度，以减少线路中压降）。
11 、当稳压器输出电压严重偏离220V 时，应检查①输入电压是否稳压范围内；② 电机齿轮是否严重磨损，转动是否灵活；③ 限位开关是否受损：④ 线圈平面是否光滑；⑤ 控制板有无损坏
稳压器有：大型的几十至几千千瓦的交流稳压器，是供给大型实验与工业、医疗设备的工作电源。也有小型的几瓦到几千瓦的交流稳压器，是为小型实验室或家庭电器提供高质量电源，
最初的电力稳压器是靠继电器的跳动稳定电压的。当电网电压出现波动时，电力稳压器的自动纠正电路启动，使内部继电器动作。迫使输出电压保持在设定值附近，这种电路优点是电路简单，缺点是稳压精度不高并且每一次继电器跳动换挡，都会使供电电源发生一次瞬时的中断并产生火花干扰。
这对电脑设备的读写工作干扰很大，容易造成电脑出现错误信号，严重时还会使硬盘损坏。
现在高质量的小型稳压器，大多采用电机拖动碳刷的方法稳定电压，这种稳压器对电器设备产生的干扰很小稳压精度相对较高
技术参数：
稳压器主要技术参数
项目单相三相（三相四线制，分调式）
稳压器输入电压范围 160V～250V 相电压为160V ～ 250V
线电压为280V ～ 430V
稳压器输出电压 220V或110V 相电压220V线电压380V
稳压器过电压保护值 246V±4V 相电压246V±4V（以相电压为准）
线电压426V
稳压器稳 压 精 度 ±3%
A.稳压器有一个输入电压适应范围。IEC标准为输入电压在额定值的±10范围内变化.超出范围即自动声光报警且不能使输出电压稳定在要求范围内.
B.输出电压调整率,是输入电压的变化而引起输出量变化的效应﹐当负载为额定值时﹐将输入电压按源电压范围由额定值向上调到上限值和往下限值,测量输出电压的最大变化量(±)。此值越小越好﹐是衡量交流稳压器性能的重要指标。
C.负载调整率:是负载的变化引起输出量变化的效应。改变负载电流大小﹐测量输出电压的变化量(±)。此值越小越好﹐也是衡量交流稳压器性能的重要指标。
D.输出电压相对谐波含量(亦称输出电压失真度), 通常用THD表示,是谐波含量的总有效值与基波有效值之比﹐当负载为额定值﹑输入电压失真度满足基准条件时(一般应小于3)﹐在输入电压为最低值﹑额定值和最高值时测量输出电压失真度﹐取其最大者.此值越小越好.
E.效率:是输出的有功功率P0与输入的有功功率Pi之比(百分数)﹐
F.负载功率因素
稳压器容量都用伏安(VA)或千伏安(KVA)值表示﹐是负载中除纯电阻性负载外﹐还有感性和容性负载﹐即负载中除有功功率外﹐还有无功功率。这个指针反映了交流稳压电源带感性及容性负载的能力。
一般交流稳压电源,负载功率因素cosφ为0.8﹐当产品为1KW时﹐输出的有功功率(即带阻性负载的能力)最大为800W.如果产品用1KW表示时(cosφ仍为0.8)﹐可输出有功功率1KW﹐这时可输出的功率S=1000/0.8=1250VA。负载功率因素数值较小时﹐表示电源设备适应电抗性负载的能力较强。
G.交流稳压器的参数还有输出功率﹑输入频率﹑源频率效应﹑随机偏差(时间漂移)﹑空载输入功率﹑源功率因素(此值与负载功率因素不同﹐希望越大越好﹐最大为1)﹑源电流相对谐波含量﹑音频噪声等项﹐三相交流稳压电源﹐还有三相输出电压不平衡度等﹐这些指针的定义及测试方法可参考有关标准。
功能特点：
由于部分电器中含有线圈组件，在通电初期会产生阻碍电流的涡流，涡流的产生既会削弱到电器启动时的瞬时电压，导致启动缓慢，又会加强断路后产生的瞬时电压，可能产生火花损坏电路。此时便需要一个稳压器来保护电路的正常运行。
稳压器由调压电路、控制电路、及伺服电机等组成，当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。容量较大的稳压器，还采用电压补偿的原理工作。
使用场合：
稳压器使用注意事项与维修
1 、避免猛烈振动，防止腐蚀性气体及液物流入，防止受溉并置于通风干燥处，切勿盖上织物阻碍通风散热。
2 、请使用三插（有接地）插座，机上的接地螺钉要妥善接地，否则用测电笔测机壳将有带电现象，这是由于分布电容感应电引起的，属正常现象，可通过接地线消除。如果机壳严重漏电，测绝缘电阻小于2MΩ，可能是绝缘层已受潮或线路与机壳短路，应查明原因排除故障后再使用。
3 、0.5 ～ 1.5KVA 小功率稳压器使用保险丝作过流短路保护之用，2 ～ 40KVA稳压器作用DZ47断路器作过流、短路保护之用，如保险丝经常熔断或断路器经常跳闸，应检查用电是是否过大。
4 、当输出电压超过保护值时（出厂时相电压保护值调整为250V±5V），稳压电源自动保护，切断稳压电源输出电压，同时过压指示灯亮，用户应立即关机检查电网电压或者稳压.如稳压器发生自动断电（有输入无输出），应检查市电电压是否高于28OV 。若低于280V 应检查稳压器是否发生故障。待查明原因后再使用。
5 、若稳压器输出电压偏离220V 较多，请调节控制板上电位器至输出电压正常（输入电压达不到稳压范围的不能调节）。
6 、当市电电压经常在稳压器输入电压下限（<150V ）或上限（>260V ) 时，限位微动开关经常受碰触，易发生控制失灵。这时稳压器不能调压或只能调高（或只能调低），应先检查微动开关是否损坏。
7 、请保持机内清洁，灰尘会阻碍齿轮之转动、影响输出电压精度。请及时清理和维护线圈接触面清洁。碳刷磨损严重时应调整压力，以免碳刷和线圈接触面跳火。碳刷长度不足2mm 时应予以更换。线圈平面跳火被烧黑时应用细砂纸予以打光。
8、三相稳压器输入端必须接下零线（中线），否则稳压器无法工作，并将会损坏稳压器和用电设备。切勿用地线替代零线使用，零线不得接入保险丝。
9 、稳压器输出电压低于额定电压（220V 或三相380V ）时，应检查输入电压是否过低。当空载时达到额定电压而负载时输出低于额定电压，这是由于输入线路载面太小，负载时线路压降太大，使用输入电压低于稳压器调节范围下限，这时应更换较粗的输入导线。
10 、当单台负载功率较大（如空调等），而输入线路较长，载面又不足时，负载工作时电压严重降低，可能使用负载难以启动；当负载工作时又暂时停机，易发生输出瞬间过压断电，如发生这样的现象，并非稳压器故障，应改善输入线路（线路加粗，尽量缩短输入线长度，以减少线路中压降）。
11 、当稳压器输出电压严重偏离220V 时，应检查①输入电压是否稳压范围内；② 电机齿轮是否严重磨损，转动是否灵活；③ 限位开关是否受损：④ 线圈平面是否光滑；⑤ 控制板有无损坏
