HS系列为全智能型高频纯在线式UPS，容量包括1KVA~10KVA单进单出及6KVA~20KVA三进单出。
HS系列充分凝聚了柏克尖端技术精华，整机采用全球最先进的16位高速CPU控制技术及40KHz高频控制技术，体积小，重量轻，工作效率高；零转换设计与纯正弦波输出技术确保HS系列广泛适用于各类负载。该系列产品采用最先进的界面信息处理技术，用户可根据显示屏直观地了解UPS的运行状态，具有全数字化的自动侦测与保护功能，远程监控功能更达国际领先水平，是商用服务器、PC服务器及外围设备、通讯及网络设备、家用办公计算机及其他精密电子设备可靠的电源保护神。
一、应用领域：
数据处理中心、主机系统、集成计算机网络、ISP服务商、电信、计算机房等。
二、主要性能特点：
◆智能数字化，可靠性更高
◆微机控制：以创新的软件程序控制方式，优化UPS实时控制功能，硬件线路简捷，可靠性高。
◆可支持软件系统：NOVELL、Netware、Netlite、LANtasic、MS-DOS、WINDOWS、WINDOWS Nt、lan Manager、HP-UX、SUN OS、UNIX、WENIX等。
◆远程监控功能：UPS备有SNMP插槽，以实现UPS远程监控功能。
◆Rs232通讯接口
通过RS232数位通讯接口，搭配随机监控软件，用户可直接从电脑屏幕上监控电源及UPS状况，极大地简化了网络管理工作，并有效地提高了计算机系统的可靠性。
◆自动以电子邮件方式发送警讯。
◆自动以呼叫器方式传警讯。
◆可通过TCP/IP或Internet进行UPS网络远程监控。
◆自动开关机。
◆电源状态分析。
◆监视UPS实时状态。
◆执行UPS自我诊断测试。
◆自动存储历史档案。
◆多功能设计，安全性更好
◎开机自诊断功能：上电及开机时，UPS即开始对关键工作电路（逆变器、电池、负载等）进行检查，便于及时发现问题，避免产生任何损失。
◎输入零火线侦测功能：为了避免UPS市电输入零火线反接，1~3KVA机器均具备零火线反接侦测功能。
◎冷启动功能：独特的直流（DC）开机，可在市电中断时用电池组直接启动UPS，充分发挥UPS的紧急备用功能。
◆采用高精度SMD技术，精密度更高：HS系列改变了传统的插入式电路处理工艺，全部采用高精度SMD技术，既省空间，又彻底消除传统UPS电路中的脚刺，便于高集成电路的安全运行，可靠性和精度增加了100%。
高精度SMD技术完全清除了由芯片自身产生的各种高频信号对其他芯片的干扰，从而让各个芯片模块能够不受干扰的正常工作，抗干扰性大为改善。
HS系列全面采用SMD技术，耐高温、准确度高、滤波性能极好，整机性能更加稳定，更牢固耐用，使用寿命增加了80%。
◆采用集群式信息处理技术，管理更便捷：HS系列采用集群式信息处理技术，一目了然的控制面板将UPS的运行状况、负载状况、电池供电状况等清晰地显示在面板上，让用户随时掌握UPS供电质量及应用环境的变化。
◆环保设计，与用户环境的融合更友好
■ 高输入功率因数，能源更清洁：电源输入端采用功率因数校正技术（PFC）使输入功率因数=0.95，消除UPS对市电电网的污染。
■ 消音装置，更环保：面板上有警报消声功能键，可免除不必要的尖锐报警声，电池低压时，报警声恢复。
◆ 基于生命周期评价理论精密研制，更节能
经科学的生命周期评价, MTS系列采用了抗老化性能优异的触摸屏面板和经氟碳工艺处理的机箱外观，环保耐用，历久如新；
采用新型涡流风扇,散热性能优异,高度节能；
采用无环流控制电路，节电性能良好；
采用先进的数字电路及高精度SMD技术，整机寿命同比延长了80%。

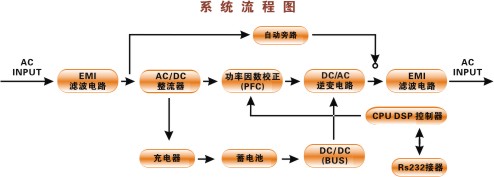

三、系统流程图：
四、主要技术参数：
"H"为长延时机型，“S”为标准机型
HS系列充分凝聚了柏克尖端技术精华，整机采用全球最先进的16位高速CPU控制技术及40KHz高频控制技术，体积小，重量轻，工作效率高；零转换设计与纯正弦波输出技术确保HS系列广泛适用于各类负载。该系列产品采用最先进的界面信息处理技术，用户可根据显示屏直观地了解UPS的运行状态，具有全数字化的自动侦测与保护功能，远程监控功能更达国际领先水平，是商用服务器、PC服务器及外围设备、通讯及网络设备、家用办公计算机及其他精密电子设备可靠的电源保护神。
一、应用领域：
数据处理中心、主机系统、集成计算机网络、ISP服务商、电信、计算机房等。
二、主要性能特点：
◆智能数字化，可靠性更高
◆微机控制：以创新的软件程序控制方式，优化UPS实时控制功能，硬件线路简捷，可靠性高。
◆可支持软件系统：NOVELL、Netware、Netlite、LANtasic、MS-DOS、WINDOWS、WINDOWS Nt、lan Manager、HP-UX、SUN OS、UNIX、WENIX等。
◆远程监控功能：UPS备有SNMP插槽，以实现UPS远程监控功能。
◆Rs232通讯接口
通过RS232数位通讯接口，搭配随机监控软件，用户可直接从电脑屏幕上监控电源及UPS状况，极大地简化了网络管理工作，并有效地提高了计算机系统的可靠性。
◆自动以电子邮件方式发送警讯。
◆自动以呼叫器方式传警讯。
◆可通过TCP/IP或Internet进行UPS网络远程监控。
◆自动开关机。
◆电源状态分析。
◆监视UPS实时状态。
◆执行UPS自我诊断测试。
◆自动存储历史档案。
◆多功能设计，安全性更好
◎开机自诊断功能：上电及开机时，UPS即开始对关键工作电路（逆变器、电池、负载等）进行检查，便于及时发现问题，避免产生任何损失。
◎输入零火线侦测功能：为了避免UPS市电输入零火线反接，1~3KVA机器均具备零火线反接侦测功能。
◎冷启动功能：独特的直流（DC）开机，可在市电中断时用电池组直接启动UPS，充分发挥UPS的紧急备用功能。
◆采用高精度SMD技术，精密度更高：HS系列改变了传统的插入式电路处理工艺，全部采用高精度SMD技术，既省空间，又彻底消除传统UPS电路中的脚刺，便于高集成电路的安全运行，可靠性和精度增加了100%。
高精度SMD技术完全清除了由芯片自身产生的各种高频信号对其他芯片的干扰，从而让各个芯片模块能够不受干扰的正常工作，抗干扰性大为改善。
HS系列全面采用SMD技术，耐高温、准确度高、滤波性能极好，整机性能更加稳定，更牢固耐用，使用寿命增加了80%。
◆采用集群式信息处理技术，管理更便捷：HS系列采用集群式信息处理技术，一目了然的控制面板将UPS的运行状况、负载状况、电池供电状况等清晰地显示在面板上，让用户随时掌握UPS供电质量及应用环境的变化。
◆环保设计，与用户环境的融合更友好
■ 高输入功率因数，能源更清洁：电源输入端采用功率因数校正技术（PFC）使输入功率因数=0.95，消除UPS对市电电网的污染。
■ 消音装置，更环保：面板上有警报消声功能键，可免除不必要的尖锐报警声，电池低压时，报警声恢复。
◆ 基于生命周期评价理论精密研制，更节能
经科学的生命周期评价, MTS系列采用了抗老化性能优异的触摸屏面板和经氟碳工艺处理的机箱外观，环保耐用，历久如新；
采用新型涡流风扇,散热性能优异,高度节能；
采用无环流控制电路，节电性能良好；
采用先进的数字电路及高精度SMD技术，整机寿命同比延长了80%。
三、系统流程图：
四、主要技术参数：
| 型 号 | HS-1KH | HS-1KS | HS-2KH | HS-2KS | HS-3KH | HS-3KS | HS-6KH | HS-6KS | |
| 额定容量 | 1KVA/700W | 2KVA/1400W | 3KVA/2100W | 6KVA/4200W | |||||
| 输 入 |
电压 | 160 ～ 300VAC | 176 ～ 276VAC | ||||||
| 电流 | 6A(max) | 12A(max) | 16A(max) | 29.6A(max) | |||||
| 频率 | 50Hz±5% | ||||||||
| 功率因数 | 符合EN60555-( ≥0.95) | ||||||||
| 输 出 |
电压 | 220VAC±2% | |||||||
| 频率 | 50Hz±0.5% | ||||||||
| 电流 | 4.55A | 9.1A | 13.6A | 27.3A | |||||
| 功率因数 | 0.7滞后 | ||||||||
| 波形 | 正弦波 | ||||||||
| 波形失真度 | 线性负载 < 3% | ||||||||
| 非线性负载 < 5% | |||||||||
| 过载保护 | > 130 % → 30s > 150 % → 10ms | ||||||||
| 转换时间 | 零中断 | ||||||||
| 电池类型 | 密封免维护铅酸蓄电池 | ||||||||
| 外接电源标称电压 | 36VDC | 96VDC | 240VDC | ||||||
| 工 作 环 境 |
操作温度 | -20～ 55℃ | |||||||
| 相对温度 | 0 ～ 90% | ||||||||
| 海拔高度 | 1500M | ||||||||
| 通讯界面 | 9pin D type connector(Rs232) | ||||||||
| 尺码(W x D x H) | 145 x 405 x 220 | 195 x 455 x 350 | 260 x 555 x 710 | ||||||
| 重量(Kg) | 7.5 | 13 | 15 | 32 | 16 | 33 | 45 | 89 | |
"H"为长延时机型，“S”为标准机型
| 型 号 | HS-10KH | HS-10KS | HTS-10KH | HTS-15KH | HTS-20KH | |
| 额定容量 | 7000W | 10500W | 14000W | |||
| 输 入 |
电压 | 176～276VAC 1p2w+G | 340～478VAC 3p4w+G | |||
| 电流 | 50A(max) | 50A(max) | 75A(max) | 100A(max) | ||
| 频率 | 50Hz±5% | |||||
| 功率因数 | 符合EN60555-( ≧0.95) | |||||
| 输 出 |
电压 | 220VDC/230VDC±2% 1p2w+G | 220VDC/230VDC±1% 1p2w+G | |||
| 频率 | 50Hz±0.5% | |||||
| 电流 | 45A | 45A | 68A | 91A | ||
| 功率因数 | 0.7滞后 | |||||
| 波形 | 正弦波 | |||||
| 波形失真度 | 线性负载 < 3% | 线性负载 <5% | ||||
| 过载保护 | > 130 % → 1S | 电池状态：>105% 10秒关机 | ||||
| 市电状态：>105% 10分钟转旁路；>130% 1秒转旁路，1分钟关机 | 市电状态：>105% 10分钟转旁路；>130% 1秒转旁路，1分钟关机 | |||||
| 转换时间 | 零中断 | |||||
| 电池类型 | 密封免维护铅酸蓄电池 | |||||
| 外接电源标称电压 | 内装电池 | 240VDC | ||||
| 工 作 环 境 |
操作温度 | -20～ 55℃ | ||||
| 相对温度 | 0 ～ 90% | |||||
| 海拔高度 | 1500M | |||||
| 通讯界面 | 9pin D type connector(Rs232) | |||||
| 尺码(W x D x H) | 260 x 555 x 717 | |||||
| 重量(Kg) | 47 | 91 | 39 | 55 | 55 | |
